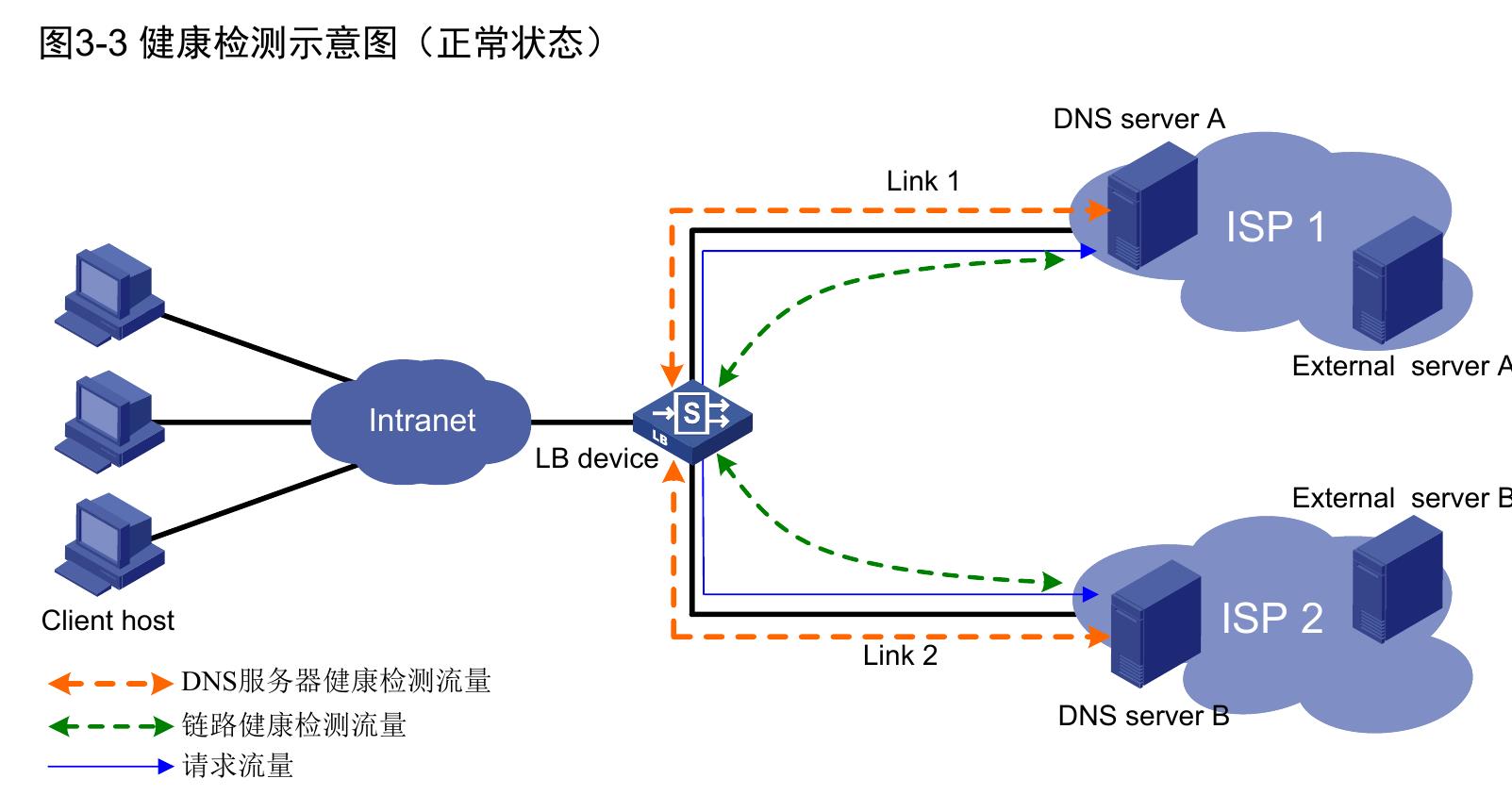

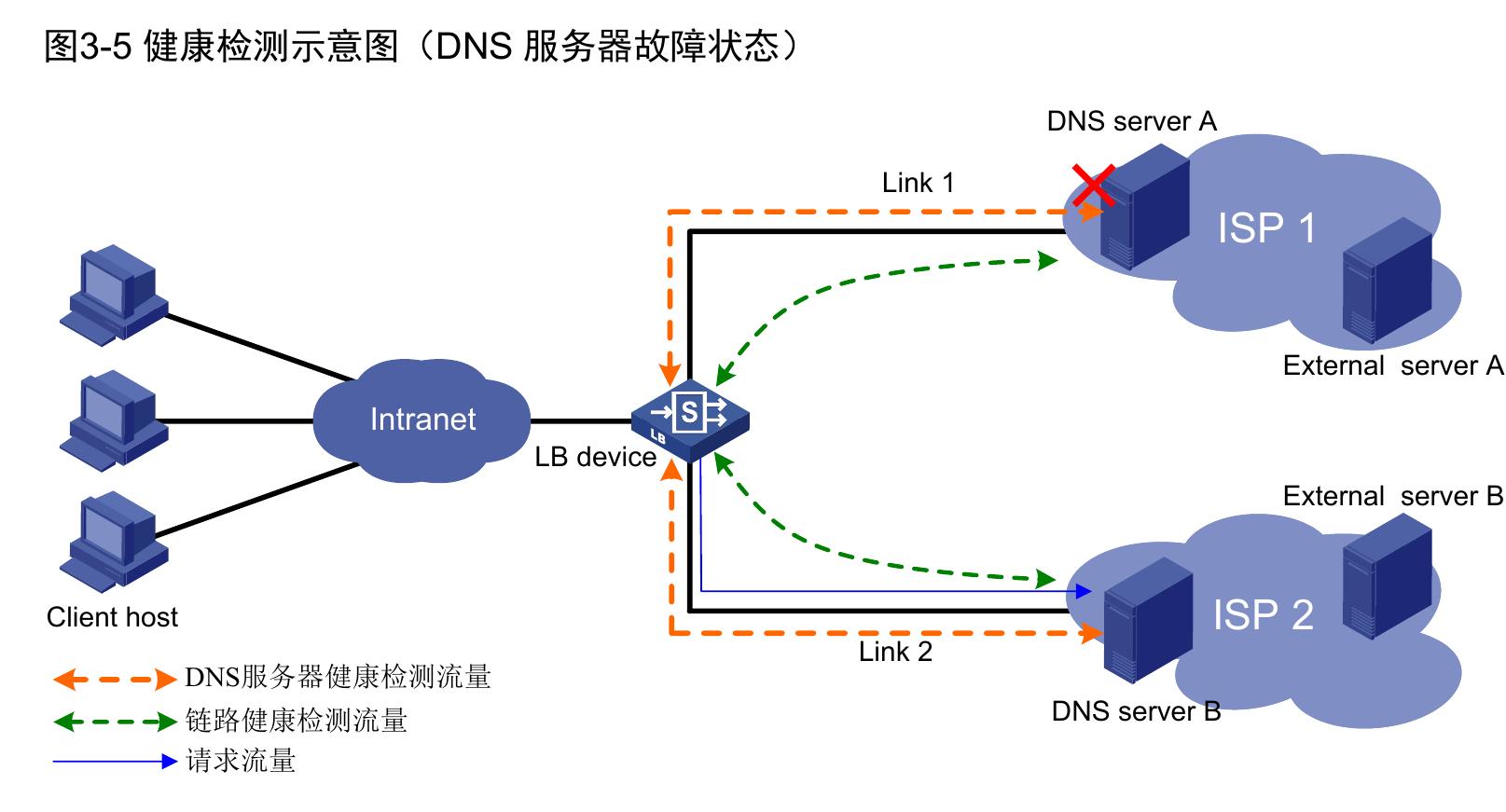

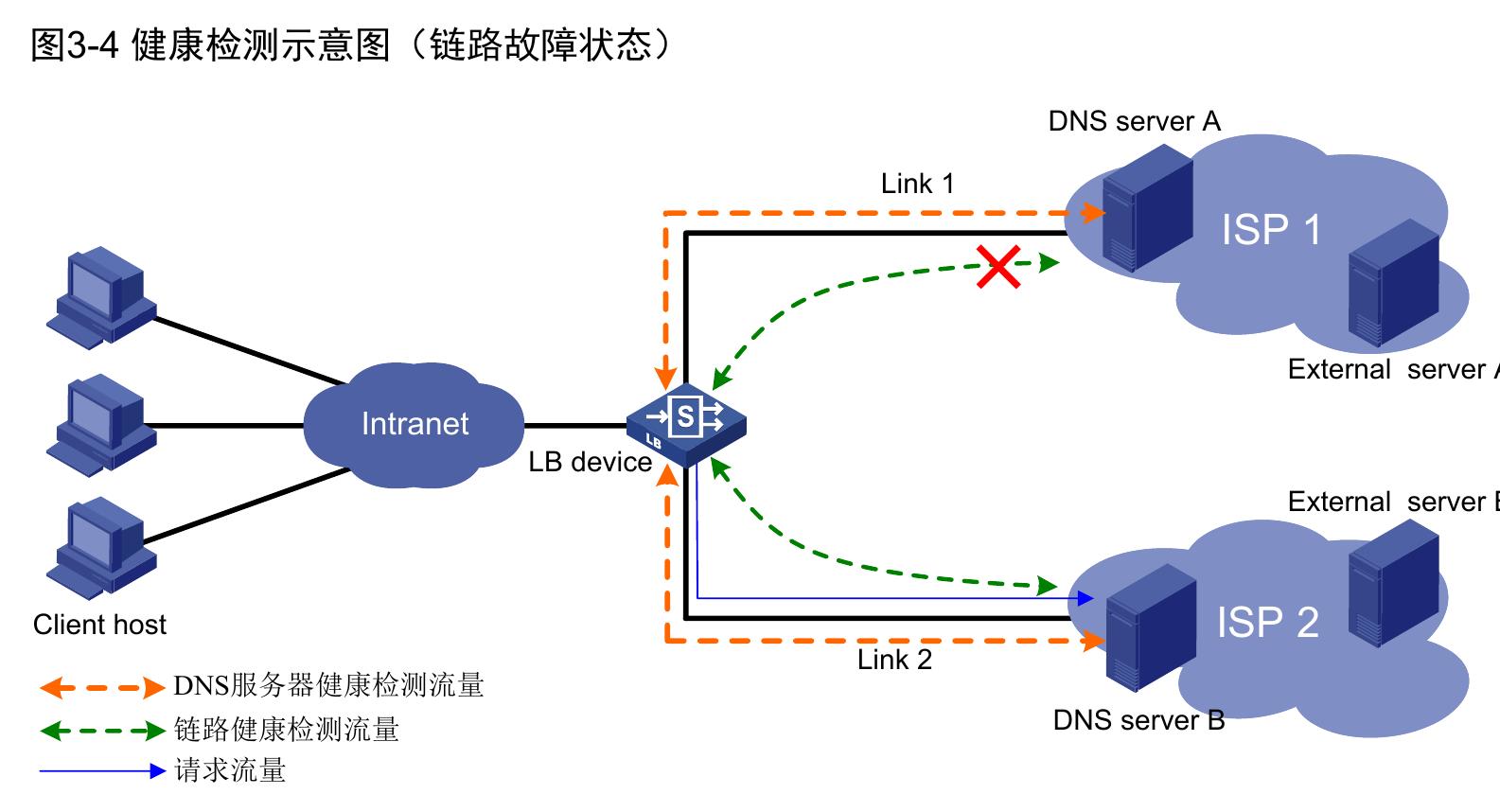

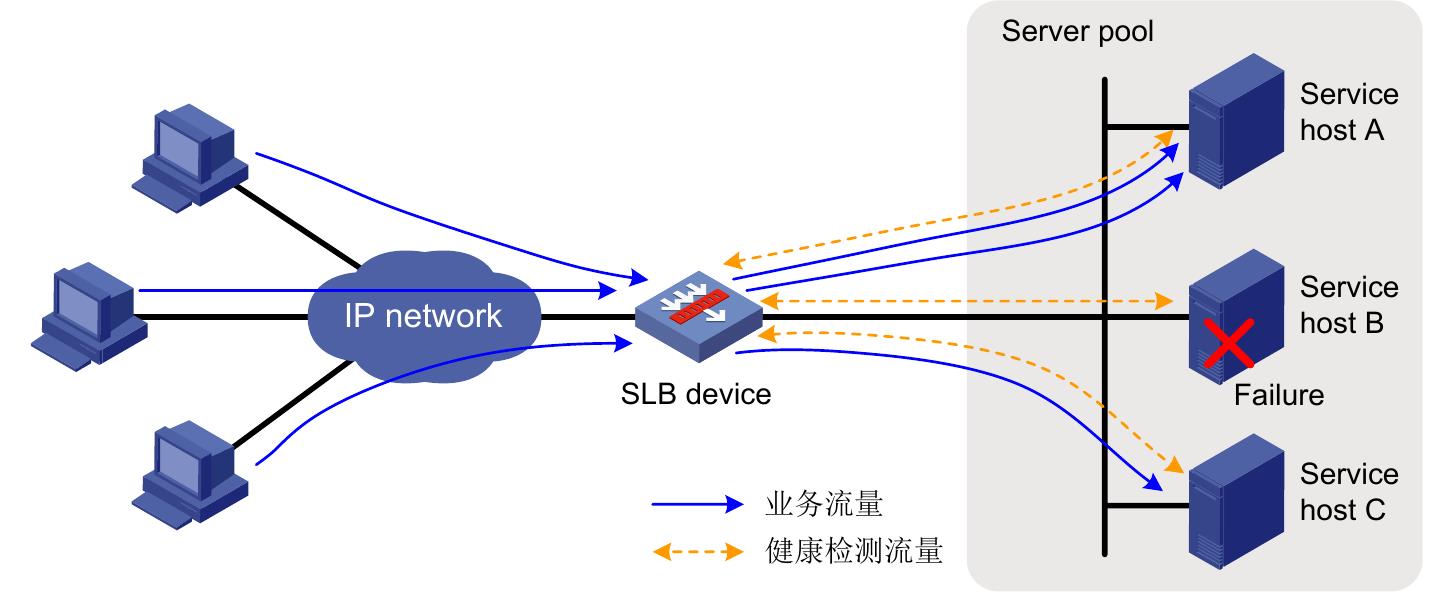

GSLB 技术又叫全局智能 DNS 解析技术，是基于 DNS 解析技术实现的。主要解决普通 DNS 服务器在流量分配与故障感知方面的不足，主要改进如下: 优化调度算法：普通 DNS 服务器通常采用简单的轮询方式分配流量，无法根据用户位置或者网络状况调整解析结果，例如，地区 A的ISP1用户请求可能被解析到地区B 的ISP2 的地址，导致访问延迟增加、用户体验下降。提供故障感知能力：普通DNS 服务器缺乏健康检测机制，无法感知到灾难的发生。当某数据中心发生设备故障时，仍可能将解析结果指向该故障节点，造成访问失败。在 GSLB 架构中，设备充当智能 DNS 服务器，对接收到的 DNS 请求进行解析: GSLB 设备根据配置的调度算法，对所有数据中心中提供同一服务的链路进行全局评估，选择最优链路。将最优链路对应的虚服务器IP 地址作为解析结果返回给用户, 实现跨地域的访问优化。GSLB 设备还可以通过健康检测机制持续监控各数据中心链路与设备状态。当检测到某链路或设备故障时，立即将其从调度池中剔除，确保解析 2.5.2工作流程在实际应用中，全局负载均衡通常与服务器负载均衡配合使用。全局负载均衡负责在多个数据中心之间进行整体调度，选择最优数据中心及其最佳入口链路；服务器负载均衡则在数据中心内部进行本地调度，选取最优的实服务器。负载均衡的场景为例，介绍全局负载均衡的工作流程。也可以在 GSLB 设备上配置全局负载均衡和服务器负载均衡，工作流程类似，此处不再赘述。
