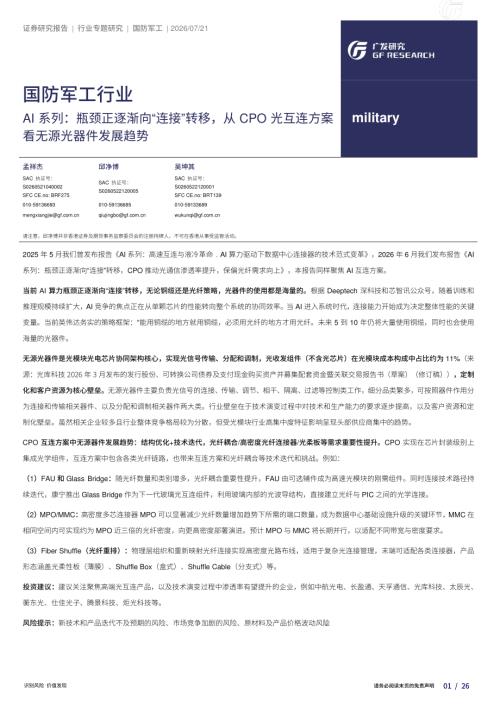

国防军工行业AI系列：瓶颈正逐渐向“连接”转移从CPO光互连方案看无源光器件发展趋势-260721（26页）.pdf

核心数据速览： FAU对准精度：芯与波导<0.1μm，保偏轴<0.5°。 GlassBridge耦合损耗：<1.5dB。 GlassBridge偏振损耗：<0.5dB。 GlassBridge光功率耐受：280mW。 8芯MPO支持速率：200G/400G。 16芯MPO支持速率：800G。 24芯MPO应用：100G/200G/400G并行光系统。 48芯MPO应用：超大规模数据中心。 MMC光纤密度：约MPO三倍。 51.2T CPO光纤需求：1,152根（1024单模+128保偏）。报告核心数据解读。FAU：精度驱动的刚需组件。FAU已由可选辅件成为高速光模块刚需组件。芯与波导对准<0.1μm，保偏轴<0.5°。高精度要求构成制造壁垒，长期被视为CPO规模化核心瓶颈。GlassBridge：下一代光互连。康宁推出玻璃光互连组件，利用玻璃内光波导直接连接光纤与PIC。单端耦合损耗<1.5dB，偏振损耗<0.5dB，光功率耐受280mW。为CPO量产提供关键光IO接口，当前对FAU形成补充。MPO/MMC：多芯连接器演进。8芯→400G，16芯→800G，48芯→超大规模数据中心。MMC密度约MPO三倍。51.2T CPO需1152根光纤，16芯MPO需64个连接器。MPO主干层+MMC密集计算层并行。Fiber Shuffle：高密度布线。物理层光纤重排，避免“线缆丛林”。光柔性板（<0.1mm精度）、Shuffle Box、Shuffle Cable三种形态。英伟达Quantum-X800广泛应用。报告独有数据价值——器件与精度级颗粒度。FAU精度要求完整数据：芯与波导对准误差<0.1微米、保偏轴对准误差<0.5度的完整数据。CPO挑战完整数据：每个ASIC数据流量1024根光纤、51.2T CPO需1152根光纤（1024单模+128保偏）、交换机内部空间受限的完整数据。GlassBridge性能完整数据：单端无源耦合损耗<1.5dB、偏振相关损耗<0.5dB、光功率耐受280mW、使用片上机械Z轴和光刻基准对准的完整数据。GlassBridge对准机制数据：使用片上机械Z轴进行精确垂直控制、利用PIC和玻璃上的光刻基准进行精确X-Y对准的完整技术数据。MPO速率演进完整数据：8芯支持200G/400G（每通道50/100Gbps）、16芯支持800G（8传输/8接收，100Gbps）、24芯用于100G/200G/400G并行光系统、48芯用于超大规模数据中心的完整数据。MPO在CPO应用数据：51.2T CPO（1152根光纤）使用16芯MPO需64个连接器的完整数据。MMC密度对比数据：相同空间内约MPO三倍光纤密度的完整数据。分层光连接架构数据：MPO主干层（交换机/机架/跨区域模块连接）与MMC密集计算层（AI集群/GPU fabric/AI训练推理节点互连）的完整对比数据。Fiber Shuffle三种形态完整数据：光柔性板（<0.1mm精度，集成到模块级/板级）、Shuffle Box（标准化模块，OE独立连接）、Shuffle Cable（复杂连接扇出）的完整功能描述。Fiber Shuffle精度数据：光纤以<0.1毫米精度排布200μm/250μm/600μm/900μm光纤、多层柔性基板堆叠的完整数据。英伟达Quantum-X800应用数据：多个ASIC协同工作、内部光纤密度极高、Fiber Shuffle为可扩展性和高效连接关键推动力的完整数据。谁需要这份报告？光器件工程师与封装研究者：获取CPO互连方案器件选型、FAU精度要求、GlassBridge性能数据、MPO/MMC连接器技术参数。数据中心架构师：了解高密度光互连布线方案、MPO/MMC分层架构选型、Fiber Shuffle光柔板应用场景。光通信行业研究员：掌握CPO技术趋势下无源器件演进路径（FAU→GlassBridge、MPO→MMC）。供应链与制造从业者：了解0.1μm精度制造壁垒、GlassBridge晶圆级制造可行性、光柔板量产进度。FAQ。Q1：FAU为什么成为高速模块刚需组件？A1：凭借微米级精度满足800G/1.6T耦合及小型化要求。芯与波导对准误差<0.1μm，保偏轴误差<0.5°，高精度要求使其从可选辅件变为刚需。Q2：GlassBridge相比FAU的改进是什么？A2：利用玻璃内光波导直接建立光纤与PIC连接，避免FAU精密对准的良率瓶颈。单端耦合损耗<1.5dB，偏振损耗<0.5dB，耐受280mW，支持可拆卸设计。Q3：MPO和MMC如何选择？A3：8芯MPO支持400G，16芯支持800G，48芯用于超大规模数据中心。MMC密度约MPO三倍，适用于AI集群密集计算层。MPO主干层+MMC密集计算层将长期并行。Q4：Fiber Shuffle的核心优势是什么？A4：物理层光纤重排避免“线缆丛林”，实现高密度光路布线。光柔性板<0.1mm精度，可集成到模块级。英伟达Quantum-X800中广泛应用。Q5：CPO互连中的光纤用量有多大？A5：一个51.2T CPO需要1,152根光纤（1,024条单模光纤和128条保偏光纤）。使用16芯MPO需64个连接器。完整PDF报告包含内容。下载完整PDF报告，您将获得以下独家内容： FAU精度要求与CPO核心瓶颈完整数据。 GlassBridge全无源集成验证完整性能数据。 MPO速率演进完整数据（8芯→48芯）。 MMC密度对比与分层光连接架构完整数据。 Fiber Shuffle三种形态与精度完整数据。 英伟达Quantum-X800架构Fiber Shuffle应用完整数据。 无源光器件完整分类与成本构成数据。 CPO互连方案挑战与技术迭代完整分析。 国内无源光器件主要公司产品布局完整梳理。 投资建议与风险提示。延伸阅读。如需了解行业趋势与战略洞察，可返回查看本报告深度分析页面。数据来源说明。本报告数据来源于广发证券《瓶颈正逐渐向“连接”转移，从CPO光互连方案看无源光器件发展趋势》（2026年7月21日发布），数据来源于光库科技公告、Corning、OFS、爱德泰等公开信息。
