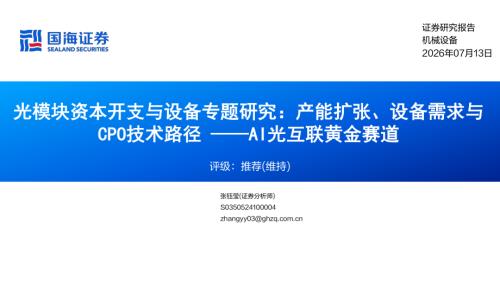

机械设备行业AI光互联黄金赛道：光模块资本开支与设备专题研究产能扩张、设备需求与CPO技术路径-260713（39页）.pdf

核心数据速览： 设备投资密度：每100万只光模块产线设备投资2.6-5.4亿元。 设备价值量分布：耦合40%、测试27%（研发15%+可靠性12%）、贴片20%、封装12%、键合1%。 测试设备市场：海外企业占比84%，联讯仪器占9.9%（前五唯一本土）。 耦合设备CR3：镭神技术27%、猎奇智能18%、FiconTEC。 贴片设备：猎奇智能全球份额21%（排名第一）。 CPO渗透率：2025年0.05%→2026年0.55%→2027年3%→2028年8%。 CPO市场规模：2026年2.6亿美元→2027年10亿美元→2028年33.3亿美元。 头部厂商资本开支：中际旭创2026Q1单季19.29亿元（同比+380%）。H2：报告核心数据解读。H3：设备价值量分布——耦合最高，测试次之。根据思瀚产业研究院，2025年光模块制造设备价值量分布： 光学耦合设备：40%（价值量最高）。 测试设备合计：27%（研发测试15%、可靠性测试12%）。 贴片设备：20%。 封装设备：12%。 键合设备：1%。高速率升级将持续提升高价值设备需求。800G→1.6T驱动误码仪和采样示波器带宽需求增加，单台设备ASP显著提升。H3：竞争格局——耦合/贴片已突破，测试待国产替代。耦合设备（2024年全球） ：镭神技术27%、猎奇智能18%、FiconTEC。贴片设备（2024年全球） ：猎奇智能21%（排名第一）、BESI、ASMPT、MRSI。测试仪器（中国市场） ：海外企业合计约84%，联讯仪器约9.9%（前五唯一本土）。H3：CPO增量设备——五层测试体系。CPO新增五层测试插入点，对应全新设备品类：| 测试层级 | 新增设备 | 供应商 |||||| PIC晶圆级 | PIC晶圆探针台 | FormFactor+Advantest || EIC-PIC键合晶圆级 | EIC-PIC双面测试系统 | Teradyne+FiconTEC || OE裸片级 | OE级自动化测试平台 | Advantest V93000 || ATE封装终端 | 标准ATE测试 | — || SLT系统级 | 系统级测试 | — |其中，EIC-PIC双面晶圆测试被Advantest列为当前CPO量产的最大瓶颈。H2：报告独有数据价值——设备投资级颗粒度。 每百万只光模块资本密度详细测算：纯新建密度542元/只（中际旭创铜陵三期）、存量密度304元/只、增量密度260元/只。 头部厂商资本开支完整数据：中际旭创2023-2026Q1、新易盛2023-2026Q1逐季数据。 头部厂商产能对比：中际旭创2024年2000万只→2025年2800万只→2026E 3800万只；新易盛2026年有效产能2500-3000万只。 订单需求指标：中际旭创2026Q1末存货156.72亿元、合同负债2633万元；新易盛存货90.26亿元、合同负债9070万元。 光模块核心制造设备竞争格局完整表：含耦合、贴片、测试仪器、老化/可靠性、AOI检测五大环节。 CPO vs 传统可插拔测试层级对比：1层 vs 5层，核心瓶颈从高速信号完整性变为EIC-PIC双面晶圆测试。 CPO产业链各厂商量产时间表完整版：英伟达、博通、Coherent、中际旭创、新易盛2025-2027年各阶段进展。 技术路线渗透率演变：可插拔100%→2028年72%；LPO 10%、NPO 10%、CPO 8%。 各速率光模块量产爬坡速度对比：100G 10年→400G 7年→800G 6年→1.6T 4年→CPO预计更陡。H2：谁需要这份报告？ 光模块设备企业的战略与市场人员：了解设备价值量分布、竞争格局与CPO带来的增量机会。 关注设备国产替代的投资者：把握测试设备（84%海外份额）、耦合设备、贴片设备等各环节的国产化进度与投资窗口。 光模块/光器件企业的设备采购人员：评估设备投资规模、供应商格局与采购策略。 半导体/光通信产业链创业者：了解CPO新增设备品类的市场空间与技术门槛。 产业政策与园区规划人员：把握光模块设备国产化的发展趋势与区域布局机会。FAQ区块。Q1：光模块设备行业最大的投资机会在哪里？A：测试设备国产替代（海外占比84%，空间最大）和CPO增量设备（PIC晶圆探针台、EIC-PIC双面测试系统等从零起步的新品类）。Q2：CPO量产的最大瓶颈是什么？A：EIC-PIC双面晶圆测试——需同时从顶部探电、底部探光，目前尚无成熟的高量产自动化方案。Q3：国内设备厂商在哪些环节已经具备竞争力？A：耦合设备（镭神技术、猎奇智能、FiconTEC）和贴片设备（猎奇智能全球第一）已取得突破。测试设备领域联讯仪器是前五唯一本土企业，正加速追赶。Q4：设备采购的景气度能持续多久？A：短期看1.6T扩产（2026-2027年设备采购密集期），长期看CPO渗透（2026-2030年）。Coherent积压订单已排至2028年，部分协议覆盖至2030年。Q5：CPO渗透率提升对设备行业的具体影响是什么？A：CPO从可插拔的1层测试扩展至5层测试，测试设备价值量显著提升。同时耦合精度从亚微米跃升至数十纳米，贴片从金线键合向混合键合演进，各环节设备ASP均有望提升。完整PDF报告包含内容。本报告完整PDF涵盖以下对设备供应商与投资者最有价值的内容模块： 全球光模块市场规模与代际演进（2023-2028E）。 技术路线渗透率演变（EML/硅光/LPO/NPO/CPO）。 头部云厂商与光模块厂商资本开支完整数据。 中际旭创、新易盛、Coherent、Lumentum、光迅科技五家头部公司深度分析。 全球产能地域分布与产能转移趋势。 光模块制造五大环节设备价值量分布（耦合/测试/贴片/封装/键合）。 每百万只光模块资本开支详细测算（纯新建/存量/增量三种口径）。 光模块核心制造设备竞争格局（2024年，五大环节）。 CPO技术架构、功耗优势与产业影响。 CPO五层测试体系完整说明与设备需求。 CPO产业链各厂商量产时间表。 CPO渗透率与市场规模预测（2025-2028E）。 CPO对耦合/测试/贴片/产业链结构各环节的重塑效应。 9家设备标的公司深度梳理（联讯仪器、罗博特科、猎奇智能、凯格精机、博众精工、日联科技、科瑞技术、华盛昌、华兴源创）。 各标的公司的核心产品、客户结构、财务数据与竞争地位。 风险提示与投资评级说明。延伸阅读。如需了解行业趋势与战略洞察，可返回查看本报告深度分析页面。数据来源说明。本报告数据主要来源于：国海证券研究所《光模块资本开支与设备专题研究：产能扩张、设备需求与CPO技术路径》、YOLE、Lightcounting、C&C、Cignal AI、Trendforce、弗若斯特沙利文、各公司年报及公开信息。
